Paneles endotérmicos
54
los paneles mientras el resto seca con el calor residual
y después al revés.
Los paneles se emplean a lo largo de todo el ciclo
de trabajo: preparación, pintado, evaporación, secado
y enfriamiento, pudiendo fijar en cada fase el tiempo,
la presión de la cabina, el flujo de aire y la tempe-
ratura del panel. El siguiente cuadro muestra las
temperaturas y tiempos durante el ciclo de pintado
con los paneles endotérmicos:
La temperatura de los paneles se controla en todo
momento mediante sondas PT 100 instaladas en dos
de las placas. Además, este sistema cuenta con
radio
termostato
, un dispositivo que se coloca sobre la chapa
del vehículo a pintar para programar desde el cuadro
PLC la temperatura deseada en cada fase del proceso.
Los paneles instalados en la cabina deben ser
protegidos con un plástico especial fácil de colocar
y que suministra Equiauto.
Como resumen, las ventajas que aporta la insta-
lación de los paneles endotérmicos
Helios
en una
cabina o la instalación de su cabina endotérmica
Henergy
en el taller son:
y
No es necesario quemador, caldera ni insta-
lación de salida de humos.
y
No se produce emisión de gases CO
2
a la
atmosfera, por lo que es más respetuoso con
el medio ambiente.
y
El gasto energético que supone una instala-
ción de 30 kW es mucho menor que hacer
funcionar una cabina convencional con
caldera de gasoil o gas.
y
Se pueden instalar en cualquier cabina
(Helios).
y
Su instalación resulta sencilla y rápida.
y
Reducción del tiempo del ciclo completo de
pintura en la cabina.
y
Elevada calidad de secado.
y
Ajuste continúo y optimo de temperaturas a
lo largo del proceso.
y
Fácil de manejar.
y
Diferentes opciones de encendido según las
necesidades para un mayor ajuste del
consumo energético.
y
Instalación de
dispositivo de ahorro en la línea
eléctrica
: mediante este dispositivo colocado
en el cuadro de mandos se logra reducir el
30% en el consumo en kW de la instalación,
no siendo necesaria en muchos casos la
contratación de más potencia eléctrica.
C
Información y distribución:
Equiauto
Bº Sollagua, nº 21
39796 Bárcena de Cicero (Cantabria) – España
Tel. +34 902 930 557
info@equiauto.es www.equiauto.esPreparación Pintado Evaporación Secado Enfriamiento
Tª Panel
90
o
C 90
o
C 100-150
o
C 170
o
C OFF
Tª Chapa
vehículo
35
o
C 25-30
o
C 25-30
o
C 65
o
C 20
o
C
Tª Cabina
35
o
C 20
o
C 25-40
o
C 65-70
o
C 20
o
C
Ventilación
OFF
ON ON OFF
ON
Tiempo
5 min.
*
5–10 min.
30 min.
5 min.
*
Según piezas a pintar y pintura empleada.

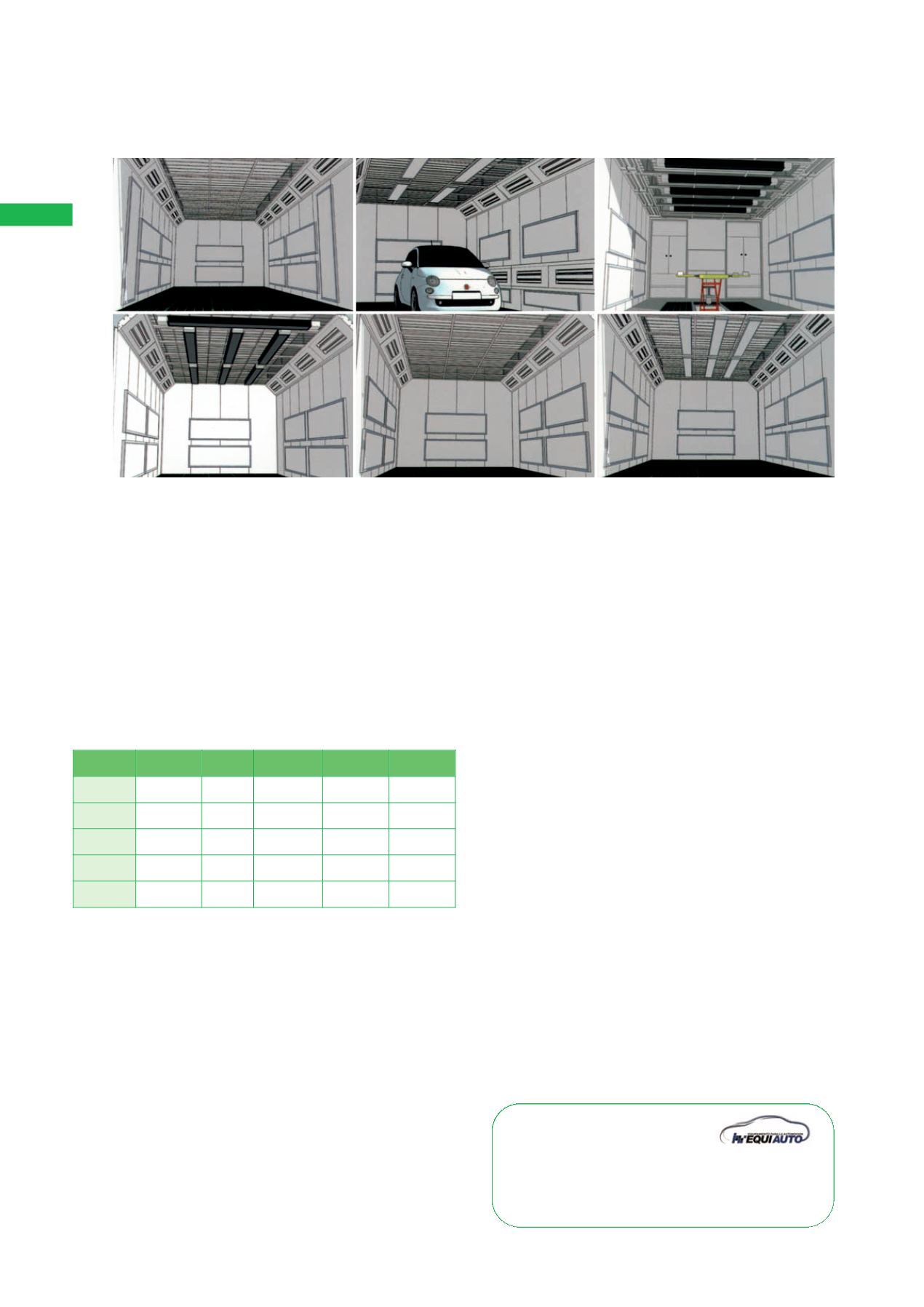

Diferentes configuraciones para la instalación de paneles en la cabina.
