LOS ALUMNOS

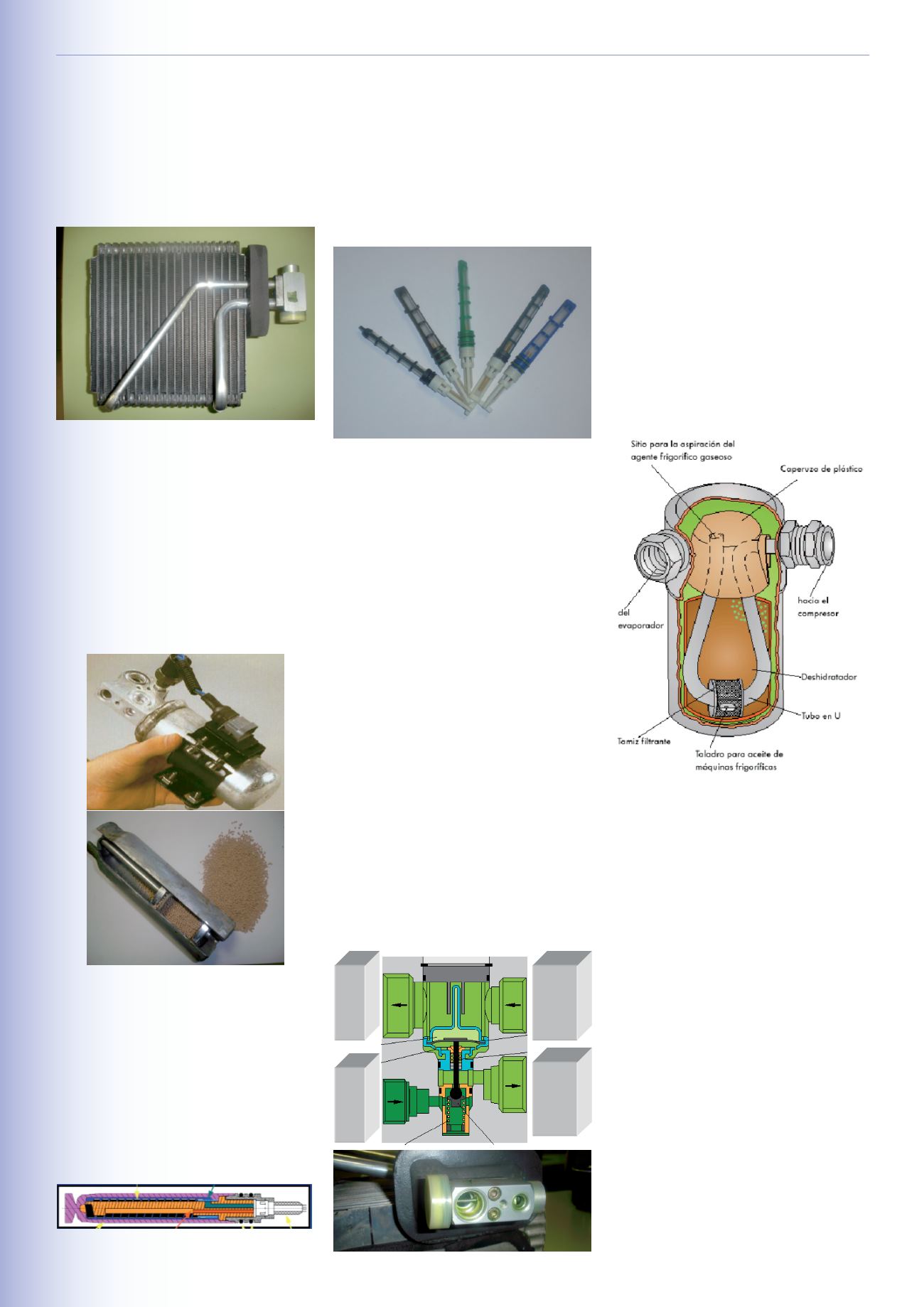

Evaporador:
Sus principales fun-
ciones son secar y refrigerar el aire
que penetra en el habitáculo. Los
distintos tipos de de evaporadores
son: tubular, de flujo paralelo y mul-
tipaso.
Filtro desidratador:
Su función es
eliminar la humedad del circuito.
Esto evita el bloqueo y deterioro de
la válvula de expansión, la formación
de hielo en el interior de evaporador,
la reacción de ácidos en Contacto
con el aceite lo que produce corro-
sión y barro que puede llegar a gri-
par el compresor. El filtro deshidra-
tador se encuentra a la salida del
condensador(circuito de alta).
Valvulas de expansión
Paso de orificio variable:
La vál-
vula de orificio variable tiene la mis-
ma misión que la de orificio fijo, sin
embargo, esta consta de una regula-
ción térmica mediante un serpentín
metálico. Estas dos válvulas no ga-
rantizan que el fluido frigorífico esté
en estado gaseoso.
Paso de orificio fijo:
La válvula de
orificio fijo tiene la función de reali-
zar la caída de presión en el circuito.
Esta válvula consta de orificio fijo
calibrado que deja pasar al evapo-
rador un caudal constante de líquido
frigorífico.
Válvula de expansión monoblok:
La función de la válvula de expan-
sión es realizar la caída de presión
en el circuito, pasando de alta a
baja presión. Esta también regula la
cantidad de fluido hacia el evapora-
dor mediante un bulbo termostático
dependiendo de la temperatura de
salida del fluido del evaporador este
paso variará de la siguiente forma: si
la temperatura del fluido a la salida
del evaporador es demasiado alta en
el interior del bulbo termostático se
produce una dilatación que median-
te una varilla produce el aumento
de paso del fluido a la entrada del
evaporador consiguiéndose una me-
nor temperatura a la salida, de la
misma forma si la temperatura a la
salida del evaporador es demasiado
baja el bulbo no es capaz de vencer
el tarado del muelle y cierra el paso
de fluido, aumentando la temperatu-
ra a la salida del evaporador de esta
forma estamos controlando el reca-
lentamiento.
Vaso de expansión:
Tiene una
doble función, eliminarle al fluido
toda la humedad que pueda contener
con filtros de partículas de silicagel
o ceolitas y sirve además para evitar
que llegue líquido al compresor ya
que podría llegar a romper las válvu-
las de aspiración y descarga, esto lo
consigue por la situación de la salida
al evaporador que se encuentra en la
zona alta del filtro, a la que nunca
podría llegar el fluido en estado líqui-
do. El vaso de expansión se sitúa an-
tes del compresor (circuito de baja)
y únicamente, como veremos más
adelante se instala el circuito deno-
minados americanos a anegados.
Diferencia entre el sistema euro-
peo y sistema americano
En este apartado diferenciaremos
el sistema europeo del americano
según los distintos componentes que
los componen. El sistema europeo
consta de un filtro deshidratador si-
tuado a la salida del condensador y
de una válvula de expansión a la en-
trada del evaporador, normalmente
de tipo monoblock. En el caso del sis-
tema americano podemos encontrar
un vaso de expansión situado antes
del compresor que realiza la función
del filtro deshidratador con la ven-
taja de que es imposible que llegue
líquido al compresor, ya que la salida
del vaso de expansión hacia el com-
presor se encuentra en la parte su-
perior del mismo, otra ventaja es el
mayor rendimiento del circuito ame-
ricano puesto que el vaso de expan-
sión funciona como un apéndice del
Compresor
Condensador
Salida
evaporador
Entrada
evaporador
